制御系製品

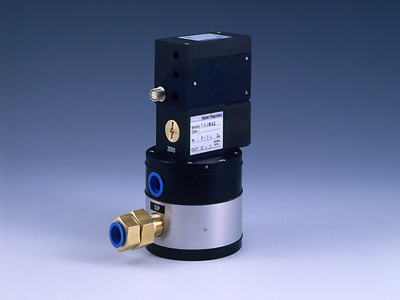

ハイパーレギュレータ
Hyper Regulator

752A、752Bシリーズ

正圧2次圧制御用、高精度型

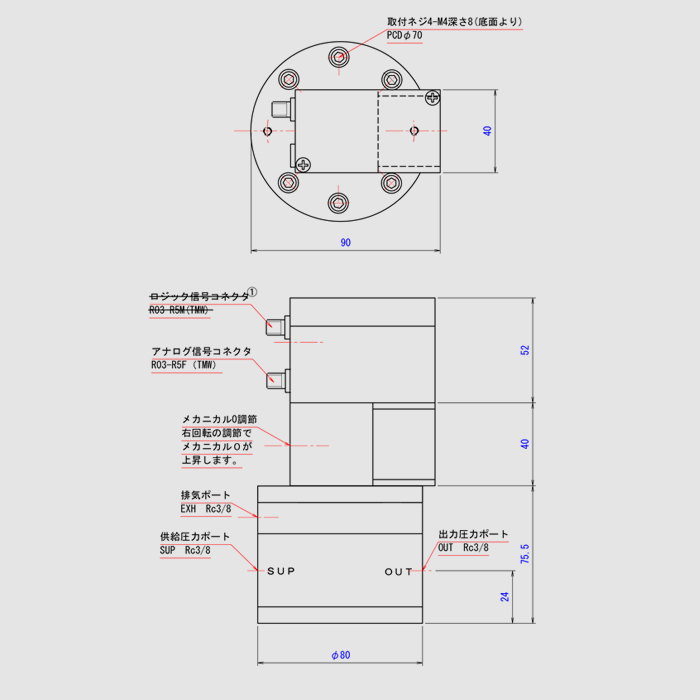

ハイパーレギュレータ:752A、752Bシリーズ
  • 供給圧力(一次圧力)を減圧し、出力圧力(二次圧力)を一定に制御します。コントローラが内蔵されており、出力圧力ドリフトが完全に補正されます。
  • センサ内蔵のA型、センサ外装のB型があります。
  • B型には圧力センサのほか流量センサや位置センサなどのアナログ出力センサを接続できます。
標準仕様
モデルナンバ752AA1752AB1752AD1752AH1
設定圧力 0~1MPa 0~0.3MPa 0~0.1MPa 0~2(2.5)MPa
入力信号*1 0~5V(0~10V/4~20mA/その他、ご指定ください)
供給圧力 最大出力+0.1MPa
供給電源 24VDC
接続口径 3/8
使用流体 空気(空気以外の流量を使用する場合は外部パイロット型を選択します)
センサ*2 圧力センサ内蔵型(圧力センサ外装型はAをBへ変更します)
入力インピーダンス 10kΩ以上(電圧入力)/300Ω以下(電流入力)
取付方向 任意(取付方向により±1%以下のドリフトが発生します)
制御方式 力平衡+APID制御
消費流量 1.5LPM以下(少消費流量型)~5LPM以下(標準型)
重量 1.8kg
絶縁抵抗 1MΩ以上
ヒステリシス ±0.1%以下
リニアリティ ±0.5%以下(併用するセンサによります)
オリフィス径 11mmΦ
応答速度 0.05sec以下(無負荷時特性)
材質 ボディ=A2017(ADC12)
ダイアフラム=バイトン、NBR/シール=バイトン
注記
*1
モデルナンバの下1桁を変更します。
1=0~5V/2=0~10V/3=4~20mA/5=その他、ご指定ください)
*2
B型を選択することにより配管抵抗をバイパスし、高速応答性を達成することができます。圧力センサ以外のアナログセンサを併用する場合はセンサ出力をご指示ください。

*連成圧力が必要な場合は752AC、752BC を御参照下さい。

*詳細寸法図、特性データなどはお問い合わせください。

オプション
  • CCLINK対応:詳細はお問い合わせください。
  • 外部パイロット仕様:空気以外の気体を使用する場合に使用します。
  • 特殊ダイアフラム:バイトン、テフロンが用意されています。
  • 特殊シール:バイトン、テフロン、ポリウレタンが用意されています。
  • 高速仕様:パイロットブースタを併用します。最高速制御ができます。

*オプション仕様の詳細はお問い合わせください。
