制御系製品

デジタルレギュレータ
Digital Regulator

S670シリーズ

正圧二次圧制御用パッケージ型

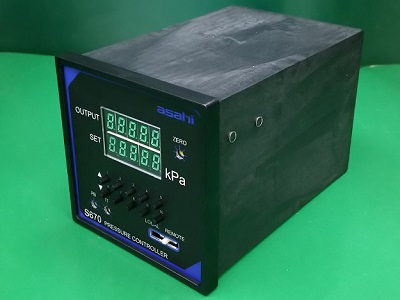

デジタルレギュレータ：S670シリーズ
  • 供給圧力(一次圧力)を減圧し、出力圧力(二次圧力)を一定に制御します。
  • S670シリーズには圧力制御に必要な全ての機能がDIN96のボディに内蔵されています。
  • ローカル設定を行う為の4桁デジタルスイッチ、アナログリモート設定入力、設定値と実圧力を表示する4桁LED表示など、圧力源と電源とを接続するだけで高精度な圧力制御が実現できます。
標準仕様
モデルナンバS670S0.3S670S1S670S2S670S7
設定圧力 0.15～30.00kPa 0.5～100.00kPa 1～200.0kPa 3.5～700.0kPa
供給電源 DC24V
使用流体 乾燥空気
最高供給圧力 150kPa 200kPa 400kPa 1000kPa
最低供給圧力 60kPa 140kPa 220kPa 720kPa
入出力接続 Φ6チューブワンタッチ継手
出力流量 0～50nL/min
圧力センサ ピエゾ抵抗シリコンセンサ
表示 4桁（文字高さ10mmLED）
総合精度 ±1%FS以下
応答速度 5sec以下
使用温度範囲 0～40℃
圧力設定方式 4桁デジタルスイッチ、リモート端子アナログ入力（切替）
リモート入力*1 0～5V、0～10V、4～20mA
外形寸法 96x96x138.5mm（突起部除く）
重量 約1.2kg
付属品 ＡＣアダプタ、取扱説明書
注記
*1
モデルナンバに下1桁追加されます。 1=0～5V/2=0～10V/3=4～20mA

*詳細寸法図、特性データなどはお問い合わせください。

オプション

*オプション仕様の詳細はお問い合わせください。


デジタルレギュレータ：S670シリーズ
